آموزش دستورات Offset, Fillet, Chamfer در اتوکد: راهنمای جامع برای مهندسان مکانیک

وقتی صحبت از طراحی مهندسی میشه، خیلی‌ها محو دستورات پیچیده و اسمبلی‌های بزرگ میشن. اما واقعیت اینه که جزئیات کوچیک، مثل نحوه تمام شدن یک لبه یا گوشه، تفاوت بین یک قطعه آماتور و یک محصول صنعتی بی‌نقص رو رقم میزنه. این مقاله صرفاً یک آموزش نرم‌افزاری نیست؛ قراره نگاه شما به سه دستور به ظاهر ساده رو عوض کنه. ایجاد ضخامت و گرد کردن لبه‌ها تخصص ماست. برای انجام پروژه اتوکد قطعات مکانیکی، با ما همراه شوید. این راهنما بخشی از مجموعه کامل آموزش اتوکد برای مهندسی مکانیک ماست که هدفش تبدیل شما به یک طراح حرفه‌ایه.

جدول راهنمای تصمیم‌گیری سریع: Fillet یاChamfer؟

ما در رایمون کد، روی همین جزئیات تمرکز می‌کنیم که در نهایت به یک طراحی بهینه و قابل ساخت منجر میشه. پس بیایید عمیق‌تر به آموزش دستوراتOffset, Fillet, Chamfer بپردازیم و ببینیم چطور این ابزارها قهرمانان پنهان طراحی شما هستن.

۱. مقدمه‌ای برای طراحان حرفه‌ای: چرا گوشه‌ها و لبه‌ها، قهرمانان پنهان در طراحی قطعات صنعتی هستند؟

طراحان جوان اغلب لبه‌های تیز رو به حال خودشون رها می‌کنند. چرا؟ چون قطعه در نرم‌افزار که مشکلی نداره! اما دنیای واقعی، دنیای تمرکز تنش، دنیای مونتاژ و دنیای ایمنی اپراتوره. یک لبه تیز می‌تونه مثل یک چاقو عمل کنه و نقطه شروع یک ترک خستگی (Fatigue Crack) باشه. در واقع، شکست‌های فاجعه‌بار زیادی در تاریخ مهندسی به خاطر نادیده گرفتن همین گوشه‌های تیز اتفاق افتاده. پس، مدیریت لبه‌ها فقط برای زیبایی نیست، یک ضرورت مطلق مهندسیه.

۲. تفاوت بنیادین Fillet و Chamfer: کدام یک برای قطعه شما مناسب است؟

این اولین سوالی است که باید از خودتون بپرسید. انتخاب بین یک گوشه گرد (Fillet) و یک گوشه پخ‌خورده (Chamfer) کاملاً به کاربرد قطعه بستگی داره. هر دو لبه تیز رو از بین می‌برن، اما هرکدوم داستان متفاوتی رو روایت می‌کنند.

کاربردهای مهندسی Fillet: کاهش تمرکز تنش و افزایش عمر خستگی قطعه

وقتی نیرو به یک گوشه تیز وارد میشه، تمام تنش در یک نقطه بی‌نهایت کوچک جمع میشه 🤯. این یعنی فاجعه! Fillet با ایجاد یک شعاع، این نیرو رو در سطح بزرگتری پخش می‌کنه و تمرکز تنش رو به شدت کاهش میده. برای قطعاتی که تحت بارگذاری دینامیک یا ارتعاش هستن (مثل شاتون یا یک براکت موتور)، استفاده از Fillet یک الزام برای افزایش عمر قطعه است نه یک انتخاب.

کاربردهای استراتژیک Chamfer: از سهولت در مونتاژ تا آماده‌سازی برای جوشکاری

Chamfer قهرمان دنیای مونتاژه. تصور کنید می‌خواهید یک شفت رو داخل یک یاتاقان جا بزنید؛ یک پخ کوچک در لبه شفت، مثل یک راهنما عمل می‌کنه و فرآیند مونتاژ رو از یک چالش به یک کار ساده تبدیل می‌کنه. علاوه بر این، در فرآیندهای جوشکاری، از Chamfer برای ایجاد پخ جوش (Weld Preparation) استفاده میشه تا نفوذ مذاب کامل و اتصال مستحکم باشه.

۳. آموزش گام به گام دستور Fillet در نرم‌افزارهای مهندسی (با مثال در SolidWorks)

خب، بریم سراغ بخش عملی. برای ایجاد یک Fillet:

1. دستور Fillet رو از نوار ابزار Features (در نرم‌افزارهای سه‌بعدی) یا Modify (در نرم‌افزارهای دوبعدی) انتخاب کنید.
2. در قسمت Parameters، شعاع مورد نظرتون رو وارد کنید (مثلاً 5mm).
3. حالا لبه یا لبه‌هایی که می‌خواهید گرد شوند رو انتخاب کنید. پیش‌نمایش زرد رنگ به شما نشون میده که نتیجه چه شکلی میشه.
4. روی تیک سبز (OK) کلیک کنید. تمام!

گاهی وقت‌ها قبل از فیلت زدن لازمه با ابزارهای دیگه مثل دستورات Trim و Extend برای برش خطوط شکل اولیه رو تمیز کنید تا نتیجه کار دقیق باشه.

گزینه‌های پیشرفته Fillet که شما را حرفه‌ای می‌کند: شعاع متغیر (Variable Radius) و فیلت کامل (Full Round Fillet)

گیر نکنید روی فیلت ساده! گزینه‌ی شعاع متغیر به شما اجازه میده در طول یک لبه، شعاع رو از یک مقدار به مقدار دیگه‌ای تغییر بدید. این برای طراحی قطعات ارگونومیک مثل دسته یک ابزار عالیه. فیلت کامل هم یک ابزار قدرتمنده که با انتخاب سه سطح، به طور خودکار یک سطح گرد کامل بین اونها ایجاد می‌کنه، بدون اینکه نیازی به وارد کردن شعاع باشه.

۴. آموزش کاربردی دستور Chamfer: فراتر از یک پخ ساده 45 درجه

اجرای دستور Chamfer هم خیلی شبیه Fillet هست، اما یک نکته کلیدی داره که خیلی‌ها ازش غافل میشن.

انواع Chamfer: حالت‌های فاصله-فاصله (Distance-Distance) و فاصله-زاویه (Distance-Angle) چه زمانی کاربرد دارند؟

حالت پیش‌فرض معمولاً Distance-Angle روی 45 درجه است. اما همیشه این بهترین گزینه نیست. یادمه چند سال پیش سر طراحی یک فیکسچر، قطعه‌ای داشتیم که باید روی یک سطح شیب‌دار با زاویه نامتقارن می‌نشست. اونجا بود که استفاده از حالت Distance-Distance نجاتم داد. با این حالت شما می‌تونید برای هر وجه یک فاصله متفاوت تعریف کنید و یک پخ کاملاً سفارشی بسازید. اینجور جزئیات توی کار با دستورات ویرایشی مثل Move و Rotate برای جانمایی دقیق قطعات توی اسمبلی خیلی به چشم میاد و فرق بین یه کار حرفه ای و معمولی رو مشخص میکنه. این یکی از اون تجربه‌هایی بود که بعد از حدود ۱۲ سال کار طراحی تازه به عمق اهمیتش پی بردم.

۵. قدرت پنهان دستور Offset: چگونه از آن برای ساخت پوسته‌ها (Shells) و ریب‌ها (Ribs) استفاده کنیم؟

دستور Offset در نگاه اول فقط یک کپی موازی از خطوط رو ایجاد می‌کنه. خسته‌کننده به نظر میاد، نه؟ اما قدرت واقعیش وقتی مشخص میشه که ازش به صورت خلاقانه استفاده کنید. به جای اینکه دیواره داخلی یک قطعه رو دوباره ترسیم کنید، کافیه کانتور خارجی رو به داخل Offset کنید و با یک دستور Extrude Cut، یک پوسته با ضخامت یکنواخت بسازید. ⚙️

این تکنیک در طراحی قطعات تزریق پلاستیک که ضخامت ثابت در اونها حیاتیه، یک روش استاندارد و فوق‌العاده سریع محسوب میشه. همینطور برای ایجاد ریب‌ها (Ribs) یا همون تیغه‌های تقویتی، Offset کردن یک منحنی از دیواره اصلی و سپس Extrude کردن اون، راهی بسیار بهینه و هوشمندانه است. برای اطلاع از قیمت پروژه اتوکد و هزینه‌های ترسیم نقشه‌های دیتایل، به صفحه مربوطه مراجعه کنید.

جدول مقایسه دستورOffset با ابزارهای مشابه

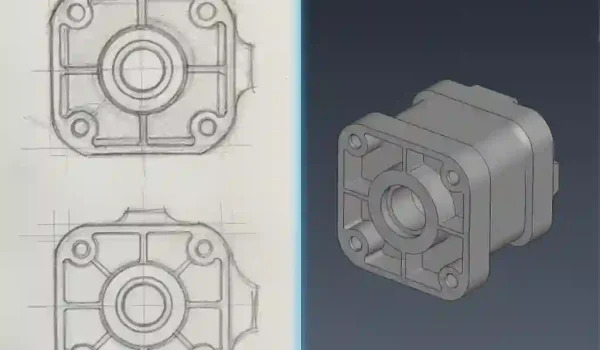

۶. پروژه عملی رایمون‌کد: مدل‌سازی یک “پوسته یاتاقان (Bearing Housing)” از صفر تا صد

تئوری کافیه، بریم سراغ یک مثال واقعی. بیایید یک پوسته یاتاقان ساده رو با هم مدل کنیم. این قطعه‌ای هست که همه جا پیدا میشه و هر سه دستور رو لازم داره.

1. اول با دستور Extrude حجم اصلی بدنه و پایه رو ایجاد می‌کنیم.
2. حالا با استفاده از دستور Offset، دایره داخلی محل قرارگیری یاتاقان رو با فاصله کمی به داخل کپی می‌کنیم تا یک تلرانس کوچک برای جا رفتن راحت یاتاقان ایجاد کنیم. بعد با Extrude Cut سوراخ اصلی رو در میاریم.
3. روی پایه، جای پیچ‌ها رو با دستور سوراخ ایجاد می‌کنیم. برای جای پیچ‌ها میشه از بلوک‌های استاندارد استفاده کرد تا سرعت کارتون خیلی بالا بره و هر بار مجبور به کشیدن مجدد اونها نباشید.
4. یک Chamfer کوچک در لبه ورودی سوراخ اصلی می‌زنیم. این همون نکته‌ای بود که گفتم؛ این پخ کوچک به جا زدن یاتاقان کمک شایانی می‌کنه.
5. در نهایت، محل اتصال پایه به بدنه اصلی رو Fillet می‌زنیم. این کار صرفاً برای زیبایی نیست؛ این نقطه، محل تمرکز تنش بالاست و این فیلت، مقاومت قطعه رو در برابر شکستن به شدت افزایش میده.

۷. نگاهی به دنیای ساخت: انتخاب شما بین Fillet و Chamfer چگونه بر فرآیند ماشین‌کاری CNC و تزریق پلاستیک تاثیر می‌گذارد؟

اینجاست که مرز بین یک طراح و یک مهندس واقعی مشخص میشه. طرح شما قراره ساخته بشه.
در ماشین‌کاری CNC، ایجاد Chamfer معمولا ساده‌تر و ارزان‌تره چون با ابزارهای استاندارد انجام میشه. اما برای ایجاد یک Fillet داخلی، شما به ابزار خاصی به نام فرز سرکروی (Ball Nose Endmill) نیاز دارید که می‌تونه هزینه و زمان تولید رو افزایش بده.

در دنیای تزریق پلاستیک اما داستان برعکسه. گوشه‌های داخلی تیز (بدون Fillet) کابوس یک طراح قالب هستن. پلاستیک مذاب به سختی این گوشه‌ها رو پر می‌کنه و بعد از سرد شدن، قطعه مستعد ترک خوردن از همین نقاط میشه. پس اینجا Fillet یک الزام مطلقه.

۸. اشتباهات رایجی که حتی طراحان خوب هم مرتکب می‌شوند (و راه حل آن‌ها)

هر طراحی، هرچقدر هم با تجربه، ممکنه اشتباه کنه. مهم اینه که ازشون درس بگیریم.

خطای شماره ۱: Fillet کردن زودهنگام مدل و دردسرهای Rebuild

این اشتباه رو من خودم اوایل کارم بارها انجام دادم. با هیجان تمام لبه‌های قطعه رو Fillet می‌زدم و از طرحم لذت می‌بردم. اما امان از روزی که یک تغییر کوچک در ابعاد اصلی لازم میشد! کل مدل به هم می‌ریخت و با ده‌ها ارور قرمز مواجه می‌شدم. چرا؟ چون Fillet ها به لبه‌های قبلی وابسته هستن. اگر اون لبه‌ها تغییر کنن یا حذف بشن، فیلت هم از بین میره.
راه حل: Fillet زدن رو همیشه برای آخرین مراحل کارتون بزارید. اول حجم اصلی، بعد سوراخ‌ها و برش‌ها، و در آخر، پرداخت نهایی با Fillet و Chamfer.

خطای شماره ۲: انتخاب شعاع Fillet نامناسب برای قطعات تزریق پلاستیک

یه قانون نانوشته در طراحی قطعات پلاستیکی هست: شعاع فیلت داخلی باید حداقل نصف ضخامت دیواره باشه (R > 0.5T). اگر شعاع خیلی کم باشه، باز هم تمرکز تنش داریم و اگر خیلی زیاد باشه، ممکنه باعث ایجاد فرورفتگی (Sink Mark) در سطح بیرونی قطعه بشه. این جزئیات ریز، کیفیت محصول نهایی رو تعیین می‌کنه.

۹. «قانون طلایی» ترتیب اجرای دستورات: اول Shell یا Fillet؟ پاسخ قطعی اینجاست

این یکی از اون سوالات کلاسیکه. فرض کنید می‌خواهید یک جعبه پلاستیکی طراحی کنید. اول لبه‌های بیرونی مکعب رو Fillet می‌زنید و بعد دستو Shell رو اجرا می‌کنید؟ یا برعکس؟
پاسخ تقریباً همیشه یکسانه: اول Shell، بعد Fillet.
اگر اول Fillet بزنید، دستور Shell سعی می‌کنه از اون فیلت هم یک پوسته با فاصله مساوی بسازه که در اکثر مواقع یا با ارور مواجه میشه یا نتیجه کار اون چیزی نیست که انتظار داشتید. اما اگر اول پوسته رو ایجاد کنید، حالا دو سری لبه مجزا (داخلی و خارجی) دارید و می‌تونید هر کدوم رو با شعاع دلخواه و مناسب خودش Fillet بزنید.

۱۰. 💡 جعبه ابزار حرفه‌ای رایمون‌کد: نکات و ترفندهای سرعتی

نکته ۱: استفاده از ابزار FilletXpert برای حل تقاطع‌های پیچیده

گاهی اوقات در گوشه‌هایی که سه یا چند لبه به هم می‌رسن، دستور Fillet ساده جواب نمیده. اینجا ابزاری مثل FilletXpert (در سالیدورکس) به کمکتون میاد. این ابزار گزینه‌های مختلفی برای مدیریت این تقاطع‌های پیچیده در اختیارتون میزاره و بهتون اجازه میده بهترین حالت رو انتخاب کنید.

نکته ۲: چگونه عملکرد فایل‌های اسمبلی سنگین را با بهینه‌سازی Fillet ها بهبود دهیم؟

هر Fillet که به مدل اضافه می‌کنید، بار محاسباتی نرم‌افزار رو بالا میبره. در یک اسمبلی بزرگ با هزاران قطعه، همین فیلت‌های به ظاهر بی‌اهمیت می‌تونن سیستم شما رو به زانو در بیارن. راه حل اینه که فیلت‌های تزئینی و غیرضروری رو در یک Configuration جداگانه قرار بدید و در اسمبلی اصلی اونها رو غیرفعال (Suppress) کنید. برای مدیریت بهتر نمایش این جزئیات در نقشه‌های نهایی، مدیریت حرفه‌ای لایه‌ها هم یک مهارت کلیدی محسوب میشه.

۱۱. چالشی برای پیاده‌سازی آموخته‌ها

خب، حالا که با زیر و بم این دستورات آشنا شدید، یک تمرین کوچک براتون دارم. سعی کنید یک پیچ استاندارد رو مدل کنید. برای رزوه اون از چه دستوری استفاده می‌کنید؟ برای لبه‌های سر پیچ چطور؟ اگر بخواهید این پیچ رو به عنوان یک قطعه استاندارد ذخیره کنید، بهتره از Block استفاده کنید یا WBLOCK؟ اگر جواب رو نمی‌دونید، شاید بهتر باشه نگاهی به مقاله ما در مورد تفاوت Block و WBLOCK بندازید.

۱۲. جمع‌بندی: چگونه با تسلط بر این سه دستور، از یک اپراتور نرم‌افزار به یک مهندس طراح خلاق تبدیل شویم؟

این دستورات در اتوکد، پیش‌نیاز ورود به مرحله سفارش طراحی سه بعدی قطعات پلاستیکی و فلزی هستند. همونطور که دیدید، Fillet، Chamfer و Offset فقط سه تا دکمه ساده در نرم‌افزار نیستن. اینها ابزارهایی هستن که اگر با دید مهندسی و درک عمیق از فرآیندهای ساخت استفاده بشن، کیفیت، کارایی و عمر قطعات شما رو متحول می‌کنن.
البته، تسلط بر این تکنیک‌ها در پروژه‌های واقعی نیازمند تمرین و تجربه است. اگر در حال حاضر روی یک پروژه مهم کار می‌کنید و به دنبال یک خروجی بی‌نقص و استاندارد هستید، تیم ما در رایمون کد می‌تونه در زمینه انجام پروژه اتوکد شما را یاری کند. امیدوارم این آموزش دستورات Fillet و Chamfer به شما کمک کرده باشه تا یک قدم به طراح حرفه‌ای شدن نزدیک‌تر بشید.

سوالات متداول

۱. تفاوت اصلی بین Fillet و Chamfer از دیدگاه مهندسی چیست؟
Fillet (گوشه گرد) برای توزیع و کاهش تمرکز تنش استفاده می‌شود و عمر خستگی قطعه را افزایش می‌دهد. در مقابل، Chamfer (گوشه پخ) عمدتاً برای سهولت در مونتاژ قطعات (مثلاً جا زدن یک شفت در سوراخ) و حذف لبه‌های تیز و برنده برای ایمنی به کار می‌رود.

۲. چرا گاهی اوقات دستور Fillet با خطا مواجه می‌شود و اجرا نمی‌شود؟
این خطا معمولاً به دلایل هندسی رخ می‌دهد. شایع‌ترین دلایل عبارتند از: شعاع فیلت بزرگتر از هندسه موجود، تقاطع‌های بسیار پیچیده بین چند لبه، یا وجود مشکلات در اسکچ اولیه. استفاده از ابزارهایی مانند FilletXpert می‌تواند به حل این مشکلات کمک کند.

۳. آیا استفاده زیاد از Fillet و Chamfer فایل طراحی را سنگین می‌کند؟
بله، به خصوص در اسمبلی‌های بزرگ. هر Fillet یک سطح ریاضی جدید به مدل اضافه می‌کند که بار محاسباتی را برای پردازش گرافیکی و بازسازی مدل (Rebuild) افزایش می‌دهد. برای بهینه‌سازی، بهتر است فیلت‌های غیرضروری و تزئینی را در اسمبلی‌های بزرگ غیرفعال (Suppress) کنید.

۴. بهترین زمان برای اجرای این دستورات در فرآیند طراحی چه موقعی است؟
به عنوان یک قانون کلی، دستورات Fillet و Chamfer را به عنوان آخرین مراحل مدل‌سازی انجام دهید. ابتدا حجم اصلی، برش‌ها و سوراخ‌ها را ایجاد کنید و پس از نهایی شدن شکل کلی، به سراغ پرداخت لبه‌ها و گوشه‌ها بروید تا از خطاهای بازسازی هنگام تغییرات جلوگیری کنید.

۵. آیا می‌توان از دستور Offset برای ایجاد ضخامت در مدل‌های سه‌بعدی استفاده کرد؟
دستور Offset عمدتاً یک ابزار دوبعدی برای ایجاد کپی موازی از خطوط و منحنی‌ها در اسکچ است. هرچند با Offset کردن کانتور یک اسکچ و سپس استفاده از دستورات Extrude/Cut می‌توان به طور غیرمستقیم ضخامت ایجاد کرد، اما برای این کار ابزار مستقیم و بهینه‌تری به نام Shell وجود دارد.

۶. چگونه شعاع مناسب برای Fillet را انتخاب کنیم؟
انتخاب شعاع به کاربرد قطعه بستگی دارد. در قطعات تزریق پلاستیک، شعاع داخلی معمولاً باید حداقل نصف ضخامت دیواره باشد. در قطعات ماشین‌کاری، شعاع باید با ابزارهای فرزکاری استاندارد موجود هماهنگ باشد تا هزینه تولید افزایش نیابد.

۷. آیا ترتیب انتخاب لبه‌ها در اجرای دستور Fillet مهم است؟
در اکثر موارد خیر. اما در تقاطع‌های پیچیده، گاهی اوقات تغییر ترتیب انتخاب لبه‌ها می‌تواند به نرم‌افزار کمک کند تا راه حل هندسی بهتری برای ایجاد گوشه پیدا کند و از بروز خطا جلوگیری نماید.

۸. آیا Chamfer همیشه باید زاویه ۴۵ درجه داشته باشد؟
خیر. حالت پیش‌فرض ۴۵ درجه است، اما شما می‌توانید از حالت‌های “فاصله-فاصله” (Distance-Distance) برای ایجاد پخ‌های نامتقارن یا “فاصله-زاویه” (Distance-Angle) با هر زاویه دلخواه استفاده کنید که در طراحی‌های خاص بسیار کاربردی است.

۹. آیا می‌توان از این دستورات روی متن (Text) هم استفاده کرد؟
بله، پس از اینکه متن را در اسکچ با دستور Explode Text به خطوط و منحنی‌های مجزا تبدیل کردید، می‌توانید مانند هر شکل هندسی دیگری روی گوشه‌های آن از Fillet و Chamfer استفاده کنید.

۱۰. در کدام فرآیندهای ساخت، استفاده از Chamfer به Fillet ارجحیت دارد؟
در ماشین‌کاری CNC، ایجاد Chamfer معمولاً سریع‌تر و ارزان‌تر است. همچنین برای آماده‌سازی لبه‌های قطعات برای جوشکاری، ایجاد پخ (Chamfer) یک مرحله استاندارد و ضروری است.
