سالیدورک Composer چیست؟ | راهنمای جامع ساخت مستندات فنی حرفه‌ای

آیا از تهیه مستندات فنی تکراری و خسته‌کننده با سالیدورک خسته شده‌اید؟

همه‌مون این تجربه رو داشتیم. ساعتها وقت گذاشتیم، یک محصول پیچیده رو در سالیدورکس طراحی کردیم و حالا قسمت سخت ماجرا شروع میشه: تهیه دفترچه راهنما، دستورالعمل مونتاژ یا کاتالوگ فنی. پروسه تکراری گرفتن اسکرین‌شات از زوایای مختلف، شماره‌گذاری قطعات توی فتوشاپ و نوشتن توضیحات طولانی که آخرش هم اپراتور مونتاژکار گیج میشه. تهیه کاتالوگ‌های تعاملی و دفترچه راهنما تخصص ماست. با انجام پروژه سالیدورک، مستندات فنی محصولتان را تکمیل کنید.

بدتر از همه وقتیه که یه تغییر کوچیک توی طراحی میدی و باید کل این مسیر رو از اول بری! این دقیقا همون کابوسیه که سال‌ها پیش باعث میشد تحویل پروژه عقب بیفته. اما امروز ابزاری داریم که این بازی رو کاملا عوض کرده. قبل از اینکه وارد جزئیات بشیم، یادتون باشه که تسلط بر این ابزارها بخشی از یک مسیر بزرگتره که میتونید نقشه کاملش رو در مقاله جامع «آموزش کامل سالیدورکس (SolidWorks): راهنمای جامع از صفر تا صد » ببینید.

سالیدورک Composer چیست و چرا هر مهندس مکانیکی باید آن را بشناسد؟

بذارید ساده بگم: سالیدورک composer یک نرم افزای جدا برای داستان‌سرایی فنیه. این ابزار به شما اجازه میده فایل‌های سه‌بعدی سنگین سالیدورک یا نرم‌افزارهای دیگه (مثل کتیا یا اینونتور) رو وارد کنید و بدون اینکه به فایل اصلی دست بزنید، ازش محتوای بصری فوق‌العاده بسازید. فکر نکنید فقط یک نمایش‌دهنده (Viewer) سادست. Composer یک استودیوی کامل برای تولید محتوای فنیه. از انیمیشن‌های مونتاژ و دمونتاژ گرفته تا تصاویر باکیفیت برای کاتالوگ و راهنماهای تعاملی، همه چیز اینجا ممکنه. مهمترین ویژگیش هم اینه که کار شما رو از طراحی اصلی جدا می‌کنه و این یعنی استقلال و سرعت.

چگونه داده‌های CAD خود را به انیمیشن‌های مونتاژ و دمونتاژ خیره‌کننده تبدیل کنیم؟

اینجاست که جادوی Composer اتفاق میفته. شما مدل اسمبلی کامل رو وارد نرم‌افزار می‌کنید. حالا به جای اینکه درگیر قیدگذاری‌های پیچیده سالیدورکس باشید، آزادانه قطعات رو جابجا می‌کنید، می‌چرخونید و در یک خط زمانی (Timeline) مرتب می‌کنید. یادمه برای یه پروژه‌ی طراحی دستگاه بسته‌بندی، کارفرما نمی‌تونست درک کنه چرا یک مکانیزم خاص مهمه. به جای نیم ساعت توضیح فنی، یک انیمیشن دو دقیقه‌ای از نحوه عملکردش در Composer ساختم. نتیجه؟ قرارداد همون روز بسته شد. 🚀 شما به سادگی می‌تونید مسیر حرکت قطعات رو با خطوط راهنما نشون بدید، روی قطعات کلیدی زوم کنید و فرآیند رو کاملا شفاف کنید.

آیا می‌دانستید بدون نیاز به لایسنس CAD می‌توانید مستندات فنی تولید کنید؟

اینجا نقطه قوت اصلی ماجراست، مخصوصا برای شرکت‌های بزرگ. تیم مهندسی طراحی رو انجام میده و فایل نهایی رو با فرمت سبک Composer (SMG.) خروجی میگیره. حالا تیم تولید محتوای فنی یا بازاریابی، بدون اینکه نیاز به یک سیستم غول‌پیکر و لایسنس گران‌قیمت سالیدورکس داشته باشن، می‌تونن این فایل سبک رو باز کنن و هر نوع محتوایی که میخوان بسازن. این یعنی مهندس طراح وقتش رو صرف طراحی می‌کنه و بقیه تیم‌ها هم معطل نمی‌مونن. این قابلیت، گلوگاه‌های کاری رو به شکل چشمگیری کاهش میده.

آموزش سالیدورک کامپوزر: اولین گام‌ها برای ساخت یک کاتالوگ تعاملی چگونه است؟

شروع کار باهاش اصلا ترسناک نیست. اگه بخوام یک نقشه راه خیلی ساده بدم این شکلی میشه:

1. وارد کردن مدل (Import): اولین قدم اینه که فایل اسمبلی سالیدورک خودتون رو مستقیم در Composer باز کنید.
2. ایجاد نماها (Views): مثل عکاسی از مدل، از زوایای مختلفی که دوست دارید “نما” یا View ذخیره کنید. هر View می‌تونه حالت انفجاری، یک برش مقطعی یا یک نمای ساده از محصول باشه.
3. اضافه کردن جزئیات (Actors & Markups): حالا وقتشه به نماهاتون جون بدید. با ابزارهای مختلف میتونید فلش راهنما، شماره قطعه (Callout)، متن توضیحی و حتی اندازه‌گذاری اضافه کنید.
4. انتشار (Publish): در نهایت، پروژه‌تون رو با فرمت دلخواه خروجی بگیرید. می‌تونه یک سری عکس باکیفیت، یک فایل PDF تعاملی یا یک انیمیشن ویدیویی باشه. این مراحل پایه آموزش سالیدورک کامپوزر هست که به سرعت شما رو راه میندازه.

چه تفاوتی بین مستندات ایجاد شده در Composer و خروجی‌های استاندارد سالیدورک وجود دارد؟

این سوال خیلی‌هاست. خروجی‌های خود سالیدورکس مثل نقشه‌های دو بعدی یا فایل eDrawings عالین، اما برای هدف دیگه‌ای ساخته شدن. Composer برای ارتباط بصری ساخته شده. برای درک بهتر، این جدول رو ببینید:

همونطور که می‌بینید، این دو ابزار رقیب هم نیستن، بلکه مکمل یکدیگرند. شما با Composer محتوایی می‌سازید که درک یک نقشه انفجاری حرفه‌ای رو برای کسی که تخصص فنی نداره، بسیار ساده‌تر می‌کنه.

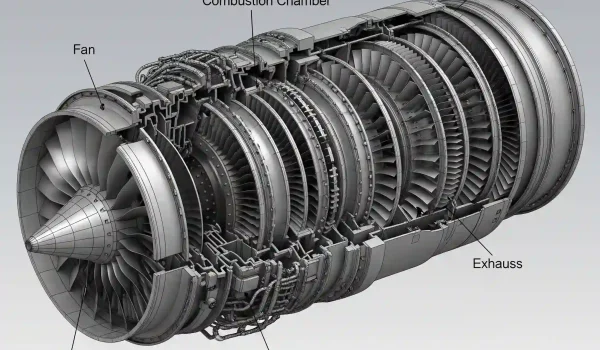

چگونه با سالیدورک Composer، پیچیده‌ترین فرآیندهای فنی را به صورت بصری توضیح دهیم؟

فرض کنید می‌خواهید نحوه تعویض یک فیلتر در یک سیستم هیدرولیک پیچیده رو آموزش بدید. با عکس و متن، این کار تقریبا غیرممکنه. اما در Composer شما می‌تونید:

• ابتدا با شفاف کردن (Opacity) پوسته دستگاه، قطعات داخلی رو نشون بدید.
• بعد با یک انیمیشن، باز شدن پیچ‌ها و برداشتن درپوش رو نمایش بدید. ⚙️
• مسیر خروج فیلتر قدیمی و ورود فیلتر جدید رو با خطوط متحرک (Path) مشخص کنید.
• در هر مرحله، نکات مهم (مثلا گشتاور بستن پیچ) رو به صورت متن کنار مدل نمایش بدید.

این یعنی به جای اینکه کاربر یک دفترچه راهنمای ۲۰۰ صفحه‌ای رو بخونه، یک ویدیوی ۲ دقیقه‌ای رو می‌بینه و همه چیز رو یاد میگیره. این یعنی کاهش خطای انسانی و افزایش رضایت مشتری.

آیا امکان به‌روزرسانی خودکار مستندات پس از تغییر در مدل اصلی وجود دارد؟

بله و این یکی از قدرتمندترین ویژگی‌های Composer هست. به این قابلیت میگن “ارتباط تداعی‌پذیر” یا Associative Link. فرض کنید شما تمام انیمیشن‌ها و تصاویر کاتالوگ رو آماده کردید. حالا مهندس طراح یک سوراخ روی بدنه اضافه می‌کنه و مدل رو ذخیره می‌کنه. شما در Composer فقط دکمه Update رو می‌زنید. نرم‌افزار به صورت هوشمند مدل جدید رو جایگزین قبلی می‌کنه و تمام انیمیشن‌ها، نماها و جزئیاتی که اضافه کردید، روی مدل جدید اعمال میشن. این ویژگی به تنهایی میتونه صدها ساعت در وقت شما در طول یک پروژه صرفه‌جویی کنه و جلوی اشتباهات ناشی از فراموشکاری برای آپدیت کردن یک عکس خاص رو بگیره. البته همیشه بعد از آپدیت یک چک نهایی لازمه تا مطمئن بشید همه چیز درست منتقل شده. این آپدیت هوشمند حتی روی ایجاد یک لیست متریال (BOM) دقیق هم تاثیرگذاره و شماره‌گذاری قطعات رو به‌روز نگه میداره.

از تصاویر وکتور تا انیمیشن‌های AVI، چه خروجی‌هایی را می‌توان از سالیدورک Composer انتظار داشت؟

اینجا دستتون کاملا بازه. بسته به نیازتون، می‌تونید خروجی‌های متنوعی بگیرید:

• تصاویر Raster با کیفیت بالا (JPG, PNG, TIFF): عالی برای استفاده در وب‌سایت، شبکه‌های اجتماعی یا پاورپوینت‌های معرفی محصول. خیلی بهتر از اسکرین‌شات ساده.
• تصاویر Vector (SVG, EPS, CGM): این فوق‌العادست! چون این تصاویر مبتنی بر خطوط ریاضی هستن، شما می‌تونید بدون افت کیفیت تا هر اندازه‌ای که می‌خواید بزرگشون کنید. بهترین گزینه برای دفترچه‌های راهنمای چاپی و کاتالوگ‌های حرفه‌ای.
• ویدیو و انیمیشن (AVI): می‌تونید انیمیشن‌های مونتاژ، عملکرد یا تعمیر و نگهداری رو به صورت فایل ویدیویی خروجی بگیرید و در پلتفرم‌هایی مثل یوتیوب به اشتراک بذارید.
• محتوای تعاملی (HTML): این جذاب‌ترین بخششه. می‌تونید یک پکیج HTML خروجی بگیرید که کاربر بتونه خودش مدل رو بچرخونه، روش کلیک کنه و اطلاعات قطعات رو ببینه. کاملا اینتراکتیو و جذاب.
• فایل PDF سه‌بعدی: یک فایل PDF که مدل سه‌بعدی داخلش قرار داره و کاربر می‌تونه با خود Adobe Reader مدل رو بچرخونه و نماهای مختلف رو ببینه.

این تنوع خروجی باعث میشه Composer فقط یک ابزار مهندسی نباشه و به یک پل ارتباطی قوی بین دپارتمان‌های فنی و بازاریابی تبدیل بشه. این خروجی‌ها از نظر کیفیت بصری با رندرینگ واقعی‌گرایانه با PhotoView 360 فرق دارن و هدفشون بیشتر شفافیت فنیه تا زیبایی فوتورئالیستی.

جدول مقایسه فرمت‌های خروجی کلیدی درComposer

چگونه می‌توانیم برای آموزش تعمیر و نگهداری، راهنماهای سه بعدی اینتراکتیو بسازیم؟

این دقیقا جاییه که Composer ارزش واقعی خودش رو نشون میده. فرض کنید یک تکنسین برای تعمیر یک دستگاه اعزام شده. به جای اینکه با یک دفترچه کاغذی چرب و چیلی سر و کله بزنه، میتونه روی تبلت خودش یک راهنمای تعاملی داشته باشه. شما می‌تونید یک رویه (Procedure) قدم به قدم بسازید که در هر مرحله، قطعه مورد نظر هایلایت بشه، ابزار لازم نمایش داده بشه و انیمیشن باز کردن پیچ یا جدا کردن قطعه پخش بشه. کاربر با زدن دکمه “مرحله بعد” به قسمت بعدی میره. این یعنی آموزش تصویری در محل، بدون هیچ ابهامی. این قابلیت به خصوص در صنایع پیچیده مثل هوافضا یا تجهیزات پزشکی، یک ضرورت محسوب میشه نه یک آپشن. اگر به دنبال یک طراح سالیدورک هستید که بتواند محتوای مارکتینگ فنی تولید کند، با ما تماس بگیرید.

نقش سالیدورک Composer در کاهش هزینه‌ها و جلوگیری از خطاهای مونتاژ چیست؟

کاهش هزینه مستقیم‌ترین نتیجه استفاده از Composer هست. چطوری؟ اول اینکه، با داشتن دستورالعمل‌های بصری و واضح، خطاهای مونتاژ در خط تولید به شدت کم میشه. یادمه در یک پروژه، به خاطر اشتباه در جا زدن یک واشر ساده، کل یک بچ تولیدی برگشت خورد! یک انیمیشن کوتاه می‌تونست جلوی میلیون‌ها تومن ضرر رو بگیره. دوم، زمان آموزش پرسنل جدید به نصف کاهش پیدا می‌کنه. سوم، چون می‌تونید قبل از ساخت نمونه اولیه، فرآیند مونتاژ رو شبیه‌سازی کنید، مشکلات احتمالی رو همونجا توی دنیای دیجیتال پیدا و رفع می‌کنید. این یعنی صرفه‌جویی در هزینه ساخت پروتوتایپ‌های فیزیکی. برای پروژه‌های پیچیده که هر اشتباهی می‌تونه هزینه‌های سنگینی داشته باشه، گاهی بهترین راه حل، برون‌سپاری و انجام پروژه سالیدورک توسط تیمی هست که به این ابزارها مسلطه.

جدول مقایسهComposer با ابزارهای سنتی مستندسازی

آیا برای استفاده از Composer حتما باید یک کاربر حرفه‌ای سالیدورک باشیم؟

مطلقا نه. این یکی از بزرگترین تصورات اشتباهه. محیط کاربری Composer بیشتر شبیه نرم‌افزارهای تولید محتوا مثل پاورپوینت یا نرم‌افزارهای ساده انیمیشن‌سازیه تا یک نرم‌افزار پیچیده CAD. شما اینجا با قیدگذاری، اسکچ‌های پیچیده یا تحلیل المان محدود سر و کار ندارید. تمام تمرکز روی داستان‌سرایی بصریه: جابجا کردن قطعات، تغییر رنگ‌ها، اضافه کردن متن و فلش و ساختن یک سناریوی منطقی. به همین دلیله که معمولا در شرکت‌ها، این ابزار در اختیار تیم مستندات فنی یا حتی تیم بازاریابی قرار میگیره، نه لزوما مهندسین طراح.

چگونه تیم بازاریابی می‌تواند از خروجی‌های Composer برای معرفی جذاب‌تر محصول استفاده کند؟ 📈

تیم بازاریابی عاشق Composer میشه! به جای اینکه مدام از تیم مهندسی درخواست رندر و عکس‌های جدید کنن، میتونن فایل سبک SMG رو بگیرن و خودشون دست به کار بشن.

• برای وب‌سایت، یک مدل سه‌بعدی تعاملی می‌سازن که مشتری بتونه خودش محصول رو ۳۶۰ درجه بچرخونه.
• برای نمایشگاه‌ها، یک انیمیشن جذاب از عملکرد داخلی محصول درست می‌کنن و روی یک نمایشگر بزرگ پخش می‌کنن.
• برای کاتالوگ و بروشور، از زوایای مختلف، تصاویر وکتوری باکیفیت و بدون پس‌زمینه خروجی میگیرن.

این یعنی محتوای بازاریابی همیشه به‌روز، جذاب و از نظر فنی دقیق خواهد بود.

آموزش سالیدورک کامپوزر: تکنیک‌های کلیدی برای ایجاد نماهای انفجاری حرفه‌ای چیست؟

وقتی صحبت از آموزش سالیدورک کامپوزر میشه، ایجاد نماهای انفجاری (Exploded Views) یکی از اولین مهارت‌هاست. در Composer این کار به شکل فوق‌العاده‌ای هوشمنده. شما به جای اینکه مثل محیط اسمبلی سالیدورکس قطعات رو دستی جابجا کنید، از ابزارهای Transform استفاده می‌کنید. میتونید چند قطعه رو انتخاب کنید و به صورت گروهی در یک راستا جابجا کنید. ابزار Magnetic Line هم به صورت خودکار خطوط راهنمای زیبایی بین حالت باز شده و بسته شده قطعه ایجاد می‌کنه. نکته حرفه‌ای اینه که به جای یک نمای انفجاری شلوغ، چند نمای انفجاری از زوایای مختلف و برای زیرمجموعه‌های مختلف بسازید تا داستان مونتاژ رو مرحله به مرحله تعریف کنید.

پروژه محور: چگونه دستورالعمل مونتاژ یک گیربکس صنعتی را در Composer از صفر تا صد بسازیم؟

بیاید یک سناریوی واقعی رو تصور کنیم. برای ساخت راهنمای مونتاژ یک گیربکس، ما میایم مدل کامل گیربکس رو وارد Composer می‌کنیم. اول از همه، یک نمای انفجاری کلی می‌سازیم تا تمام قطعات اصلی مشخص بشن. بعد، مرحله به مرحله پیش میریم: اول انیمیشن جا زدن شفت و بلبرینگ‌ها داخل پوسته، بعد قرار گرفتن چرخدنده‌ها روی شفت‌ها، و در هر مرحله با Callout شماره فنی قطعه رو از BOM فراخوانی می‌کنیم. در مرحله بستن پیچ‌های درپوش، یک نکته متنی برای گشتاور مورد نیاز اضافه می‌کنیم. در نهایت، این سناریو رو به صورت یک ویدیوی آموزشی و یک PDF تعاملی خروجی می‌گیریم تا هم در کارگاه قابل استفاده باشه و هم برای مشتری قابل ارسال.

آیا سالیدورک Composer با نرم‌افزارهای دیگر خانواده داسو سیستمز (Dassault Systèmes) سازگار است؟

بله، کاملا. Composer بخشی از اکوسیستم 3DEXPERIENCE داسو سیستمز هست و بالاترین سطح از سازگاری رو با نرم‌افزارهایی مثل SOLIDWORKS و CATIA داره. اما زیبایی کار اینجاست که به اینها محدود نیست. Composer می‌تونه طیف وسیعی از فرمت‌های CAD دیگه مثل Inventor, Pro/ENGINEER/Creo, و فرمت‌های استاندارد صنعتی مثل STEP, IGES و JT رو هم بدون مشکل وارد کنه. این ویژگی اون رو به یک ابزار ایده‌آل در محیط‌های کاری تبدیل می‌کنه که از چند نرم‌افزار CAD مختلف استفاده می‌کنن. ارائه دستورالعمل‌های مونتاژ واضح، بخشی از پکیج خدمات طراحی محصول ما برای مشتریان نهایی است.

فراتر از یک نرم‌افزار: چگونه Composer به ایجاد یک تجربه کاربری یکپارچه و تعاملی کمک می‌کند؟

در پایان، باید Composer رو فراتر از یک نرم‌افزار دید. این یک تغییر نگرش در نحوه ارائه اطلاعات فنیه. شما دیگه فقط یک مدل سه‌بعدی یا یک نقشه دو بعدی تحویل نمیدید؛ شما یک “تجربه” تحویل میدید. تجربه‌ای که به مشتری کمک می‌کنه محصول شما رو بهتر بفهمه، به تکنیسین کمک می‌کنه کارش رو سریع‌تر و دقیق‌تر انجام بده، و به تیم فروش کمک می‌کنه داستان محصول شما رو جذاب‌تر تعریف کنه. این سطح از ارائه حرفه‌ای، خودش بخشی از فرآیند اعتمادسازیه که حتی در مراحل اولیه، مثل نوشتن یک پروپوزال حرفه‌ای برای پروژه، می‌تونه تفاوت بین برنده شدن و بازنده شدن رو رقم بزنه. این قدرت واقعی سالیدورک Composer است.

سوالات متداول

1. آیا برای استفاده از Composer به سیستم کامپیوتری بسیار قوی نیاز داریم؟
   • خیر. از آنجایی که Composer با یک فرمت فایل سبک (SMG.) کار می‌کند و محاسبات سنگین CAD را انجام نمی‌دهد، روی سیستم‌های کامپیوتری متوسط که برای کارهای گرافیکی معمولی مناسب هستند نیز به خوبی اجرا می‌شود.
2. تفاوت اصلی بین سالیدورک Composer و سالیدورک Visualize چیست؟
   • Composer برای مستندسازی فنی و ارتباط بصری (انیمیشن مونتاژ، نماهای انفجاری) ساخته شده است. در حالی که Visualize یک ابزار تخصصی برای رندرینگ فوتورئالیستی (ایجاد تصاویر واقعی) برای اهداف بازاریابی و طراحی است.
3. آیا فایل‌های ساخته شده در Composer با تغییر در مدل اصلی سالیدورک، به صورت خودکار آپدیت می‌شوند؟
   • بله، این یکی از بزرگترین مزایای آن است. به لطف قابلیت “Associative Link”، شما می‌توانید با یک کلیک، تمام تغییرات مدل اصلی را در فایل Composer خود به‌روزرسانی کنید بدون اینکه انیمیشن‌ها و نماهایتان از بین برود.
4. آیا می‌توان از Composer برای ایجاد لیست قطعات یا BOM استفاده کرد؟
   • بله. Composer می‌تواند متادیتای قطعات را از فایل CAD اصلی بخواند و به شما اجازه می‌دهد لیست قطعات (BOM) تعاملی ایجاد کنید که با کلیک روی هر آیتم، قطعه مربوطه در مدل هایلایت شود.
5. آیا سالیدورک Composer بخشی از پکیج‌های استاندارد سالیدورک است؟
   • خیر، سالیدورک Composer یک نرم‌افزار مستقل است و باید لایسنس آن به صورت جداگانه تهیه شود.
6. یادگیری Composer چقدر زمان می‌برد؟
   • یادگیری اصول اولیه Composer بسیار سریع است. یک کاربر عادی سالیدورک می‌تواند در عرض چند روز به اصول اولیه آن مسلط شود و محتوای کاربردی تولید کند.
7. بهترین فرمت خروجی برای استفاده در وب‌سایت کدام است؟
   • برای محتوای تعاملی، خروجی HTML بهترین گزینه است. برای تصاویر باکیفیت و کم‌حجم که در هر اندازه‌ای واضح باشند، فرمت وکتوری SVG فوق‌العاده است.
8. آیا می‌توانم فایل‌های نرم‌افزارهای دیگر مثل Inventor یا Creo را وارد Composer کنم؟
   • بله، Composer از طیف گسترده‌ای از فرمت‌های CAD رایج پشتیبانی می‌کند و شما محدود به فایل‌های سالیدورک نیستید.
9. آیا می‌توان در Composer اندازه‌گذاری دقیق مهندسی انجام داد؟
   • بله، امکان اضافه کردن اندازه‌گذاری، تلرانس‌ها و علائم مهندسی وجود دارد، اما به یاد داشته باشید که هدف اصلی آن، ارتباط بصری است نه ایجاد یک نقشه ساخت دقیق.
10. نسخه رایگان Composer Player چه کاری انجام می‌دهد؟
    • Composer Player یک نمایش‌دهنده رایگان است که به هر کسی (مثلا مشتری یا اپراتور خط مونتاژ) اجازه می‌دهد محتوای تعاملی ساخته شده توسط نسخه کامل Composer را مشاهده کند، اما امکان ویرایش یا ساخت محتوای جدید را ندارد.
