نمونه‌سازی سریع: بهترین روش برای تست و اعتبارسنجی محصول شما

چرا پرش مستقیم به تولید انبوه می‌تواند بزرگترین اشتباه مالی شما باشد؟

هیجان داشتن یک ایده و دیدن طرح سه‌بعدی آن روی مانیتور، واقعاً لذت‌بخش است. اولین وسوسه‌ای که سراغ هر کارآفرین یا مدیری می‌آید این است: “خب، طرح آماده است، برویم برای ساخت قالب و تولید انبوه!” اما بعد از سال‌ها کار در این حوزه، به تجربه دیده‌ام که این عجله، یکی از پرهزینه‌ترین اشتباهات ممکن است. یک اشتباه کوچک در طراحی که روی مانیتور دیده نمی‌شود، می‌تواند بعد از ساخت قالب چند صد میلیونی، خودش را نشان دهد.

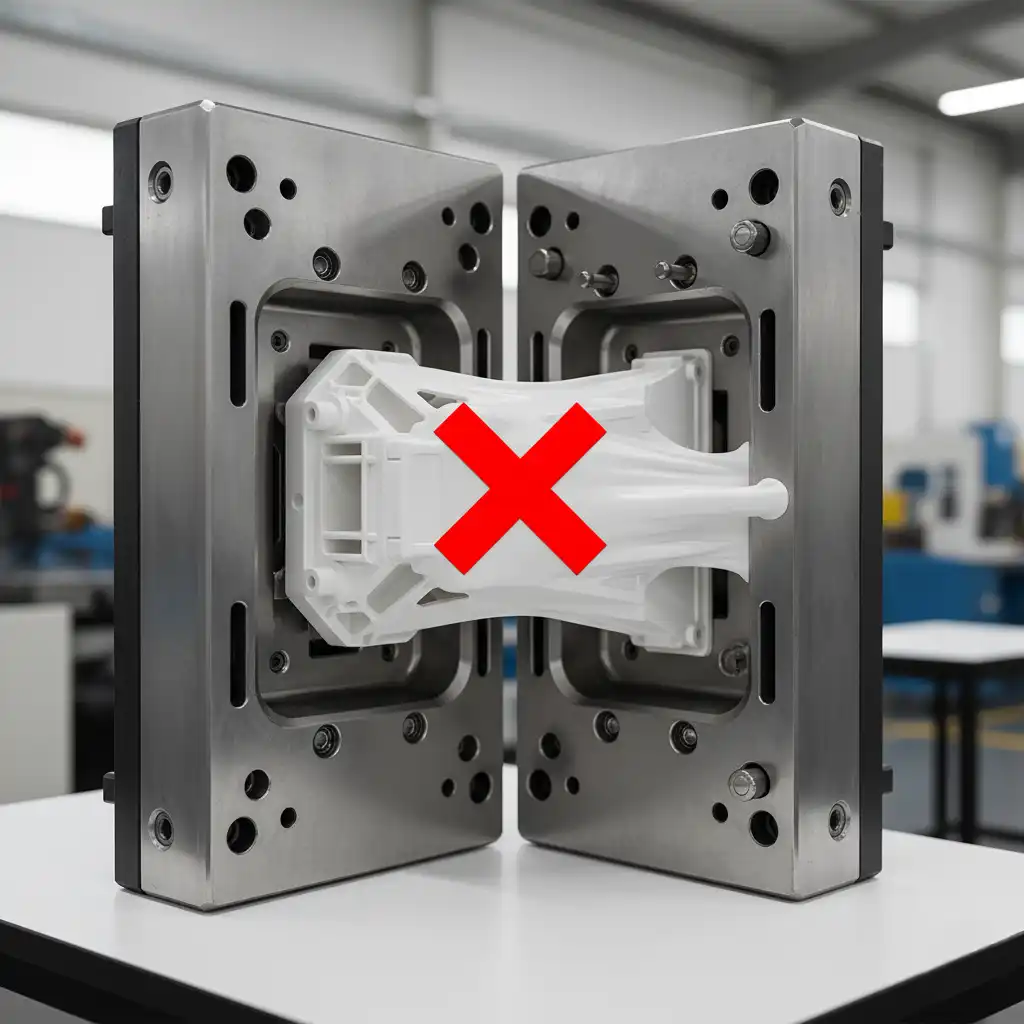

تصور کنید محصولی را تولید کرده‌اید که در عمل به درستی مونتاژ نمی‌شود، یا در دست کاربر حس خوبی ندارد، یا حتی بدتر، بعد از چند بار استفاده می‌شکند. در این مرحله دیگر راه برگشتی نیست. شما با انبوهی از محصولات معیوب و یک سرمایه از دست رفته روبرو هستید. اینجاست که ارزش واقعی تست محصول قبل از تولید مشخص می‌شود و جلوی فاجعه را می‌گیرد. این فقط بحث پول نیست؛ اعتبار برند شما هم در میان است.

نمونه‌سازی سریع واقعاً چیست و چگونه کسب‌وکار شما را نجات می‌دهد؟

بگذارید ساده بگویم: نمونه‌سازی سریع یا Rapid Prototyping، فرآیند ساخت یک نسخه فیزیکی و ملموس از طرح دیجیتال شماست. اما این یک ماکت ساده نیست. این یک ابزار استراتژیک برای یادگیری است. شما با این کار، طرح خود را از دنیای مجازی بیرون می‌آورید و در دنیای واقعی آزمایشش می‌کنید. آیا ابعادش دقیق است؟ آیا قطعات درست روی هم سوار می‌شوند؟ آیا عملکرد مورد انتظار را دارد؟

این فرآیند به شما اجازه می‌دهد با کمترین هزینه و در سریع‌ترین زمان ممکن، ایده‌هایتان را تست کنید، بازخورد بگیرید، ایرادات طراحی را پیدا کنید و قبل از اینکه دیر شود، آن‌ها را اصلاح کنید. در واقع، نمونه‌سازی سریع یک “بیمه” برای پروژه شماست که ریسک‌های فنی و مالی را در چرخه توسعه محصول جدید به شدت کاهش می‌دهد. این کار شما را از حدس و گمان به سمت داده‌های واقعی هدایت می‌کند.

کدام روش نمونه‌سازی سریع برای تست محصول شما ایده‌آل است؟ (مقایسه جامع)

“بهترین روش” وجود ندارد؛ “مناسب‌ترین روش” برای هدف شما وجود دارد. اولین سوالی که باید از خودتان بپرسید این نیست که “چطور نمونه بسازم؟” بلکه این است که “برای چه چیزی می‌خواهم نمونه بسازم؟”. آیا می‌خواهید ظاهر و ارگونومی محصول را بسنجید؟ یا نیاز به یک قطعه با استحکام بالا برای تست‌های عملکردی دارید؟ شاید هم می‌خواهید ۱۰-۲۰ عدد نمونه برای ارائه به سرمایه‌گذار یا تست بازار اولیه داشته باشید.

هر کدام از این اهداف، شما را به سمت یکی از آشنایی با انواع روش‌های تولید هدایت می‌کند. انتخاب اشتباه در این مرحله یعنی هدر دادن پول برای نمونه‌ای که اطلاعات درستی به شما نمی‌دهد. برای اینکه این انتخاب را برایتان ساده‌تر کنم، یک جدول مقایسه‌ای آماده کرده‌ام که حاصل سال‌ها کار با این روش‌هاست. هواست باشه که انتخاب متریال هم در این مرحله بسیار مهمه و میتونه روی نتیجه تست شما تاثیر مستقیم بزاره، پس حتما راهنمای جامع انتخاب متریال در طراحی را مطالعه کنید.

پرینت سه بعدی (3D Printing): آیا برای بررسی اولیه ظاهر و ابعاد محصول کافی است؟

قطعاً بله! پرینت سه‌بعدی اولین و سریع‌ترین راه برای جان بخشیدن به طرح شماست. یادم میاد برای طراحی یک بدنه دستگاه پزشکی، اول با یک پرینت FDM ساده که چند ساعت بیشتر طول نکشید، ارگونومی دستگیره رو چک کردیم. به محض اینکه نمونه را در دست گرفتیم، فهمیدیم زاویه‌اش برای کاربر راحت نیست و انگشت‌ها جای مناسبی ندارند. یک تغییر کوچک در فایل CAD که در نرم‌افزار قدرتمند سالیدورکس انجام دادیم و یک پرینت مجدد، ما را از اصلاح یک قالب چند صد میلیونی نجات داد.

این روش برای تست‌های مونتاژ هم فوق‌العاده است. شما می‌توانید تمام قطعات یک مجموعه را پرینت بگیرید و ببینید آیا پین‌ها در سوراخ‌ها جا می‌روند؟ آیا لقی‌ها مناسب هستند؟ آیا چیزی به جای دیگری گیر نمی‌کند؟ البته نباید از این نمونه‌ها انتظار عملکرد مکانیکی داشته باشید. اکثر پلاستیک‌های پرینت، شکننده هستند و برای تست‌های بارگذاری مناسب نیستند. اگر با پلیمرها سروکار دارید، مطالعه راهنمای انتخاب پلاستیک مناسب برای قطعات دید بسیار خوبی به شما می‌دهد.

ماشین‌کاری CNC: چه زمانی به یک نمونه اولیه با استحکام و متریال نهایی نیاز دارید؟

وقتی نمونه شما باید کار کند، بجنگد و زیر بار واقعی تست شود، دیگر پرینت سه‌بعدی جوابگو نیست. اینجا ماشین‌کاری CNC وارد میدان می‌شود. در این روش، یک بلوک از متریال واقعی (مثلاً آلومینیوم صنعتی سری 6000 یا فولاد MO40) توسط دستگاه‌های فرز یا تراش، براده‌برداری می‌شود تا دقیقاً به شکل قطعه شما درآید.

نتیجه یک قطعه با دقت فوق‌العاده بالا و خواص مکانیکی دقیقاً مشابه محصول نهایی است. اگر در حال طراحی یک قطعه شاسی، یک براکت تحت فشار یا هر قطعه‌ای هستید که باید استحکام آن را بسنجید، CNC تنها گزینه منطقی برای نمونه‌سازی سریع شماست. این روش گران‌تر و کندتر از پرینت سه‌بعدی است، اما اطلاعاتی که از تست یک نمونه CNC به دست می‌آورید، آنقدر ارزشمند است که این هزینه را کاملاً توجیه می‌کند. آشنایی با تفاوت‌های طراحی برای فرزکاری و تراشکاری به شما کمک می‌کند طرحی بهینه‌تر برای این فرآیند آماده کنید.

ریخته‌گری وکیوم (Vacuum Casting): چگونه می‌توان با هزینه کم، یک بچ تولید آزمایشی داشت؟

خب، فرض کنیم نمونه اولیه شما تست‌ها را با موفقیت گذرانده و از طراحی مطمئن هستید. اما هنوز برای سرمایه‌گذاری روی قالب تزریق پلاستیک آماده نیستید. شاید بخواهید چند ده عدد از محصول را برای نمایشگاه، ارائه به مشتریان اولیه یا تست بازار تولید کنید. اینجا ریخته‌گری وکیوم یک راه حل هوشمندانه است.

در این روش، ابتدا یک نمونه اولیه بسیار باکیفیت (معمولاً با پرینت SLA یا CNC) ساخته می‌شود که به آن “مستر مدل” می‌گوییم. سپس از این مستر مدل، یک قالب سیلیکونی نرم تهیه می‌شود. این قالب سیلیکونی می‌تواند حدود ۱۰ تا ۵۰ بار برای ریخته‌گری رزین‌های پلی‌یورتان استفاده شود. این رزین‌ها خواصی بسیار نزدیک به پلاستیک‌های نهایی دارند. پس شما با هزینه بسیار کمتر از ساخت قالب فلزی، می‌توانید یک بچ کوچک از محصول خود با کیفیتی نزدیک به تولید انبوه داشته باشید. این روش نیازمند درک درستی از اصول طراحی برای قطعات ریخته‌گری است تا از مشکلاتی مثل حباب هوا یا پر نشدن قالب جلوگیری شود.

چرا طراحی مهندسی محصول شما باید پیش از نمونه‌سازی بهینه‌سازی شود؟

ساختن یک نمونه اولیه از یک طرح ضعیف، فقط هدر دادن پول است. نمونه‌سازی قرار است طراحی شما را تایید کند، نه اینکه ایرادات بنیادین آن را آشکار کند. اینجاست که تجربه یک مهندس طراح خودش را نشان می‌دهد. قبل از ارسال فایل برای ساخت، باید به صدها نکته فنی فکر کرد. آیا ضخامت دیوارها یکنواخت است؟ آیا گوشه‌های تیز که باعث تمرکز تنش می‌شوند، گرد شده‌اند؟ آیا تلرانس‌های هندسی و ابعادی به درستی انتخاب شده‌اند تا قطعات در هم مونتاژ شوند؟

این مفهوم که به آن “طراحی برای ساخت” یا DFM (Design for Manufacturability) می‌گویند، قلب تخصص ما در رایمون کد است. ما قبل از اینکه حتی به نمونه‌سازی سریع فکر کنیم، طرح شما را از دید فرآیند تولید بررسی می‌کنیم. گاهی یک تغییر کوچک در طرح، می‌تواند هزینه ساخت را نصف کند یا عملکرد نهایی را به شکل چشمگیری بهبود ببخشد. این همان ارزشی است که فراتر از مدل‌سازی سه‌بعدی ساده است؛ این یعنی تفکر مهندسی. گاهی اوقات برای رسیدن به این طرح بهینه، لازم است از فرآیندهایی مثل مهندسی معکوس و اسکن سه‌بعدی برای تحلیل محصولات موجود استفاده کنیم.

از مدل سه‌بعدی تا نمونه فیزیکی: 5 گام کلیدی در فرآیند نمونه‌سازی سریع

خب، حالا که روش مناسب را انتخاب کردید، فرآیند عملی کار چطور پیش می‌رود؟ شاید فکر کنید پیچیده است، اما در واقع می‌توان آن را به چند گام ساده و مشخص تقسیم کرد. درک این مراحل به شما کمک می‌کند تا کنترل بهتری روی پروژه داشته باشید و بدانید در هر لحظه کجای کار هستید.

1. آماده‌سازی فایل سه‌بعدی (CAD): همه چیز از یک مدل دیجیتال شروع می‌شود. این مدل باید با نرم‌افزارهای مهندسی مثل کتیا یا سالیدورکس طراحی شده باشد. نکته مهم این است که فایل نهایی باید “تمیز” و “بی‌نقص” باشد. یعنی هیچ سطح باز (Open Surface) یا خطای هندسی نداشته باشد. خروجی استاندارد برای این کار، فرمت STL برای پرینت سه‌بعدی و فرمت STEP یا IGS برای ماشین‌کاری CNC است.
2. تحلیل و بهینه‌سازی برای ساخت(DFM): این همان مرحله حیاتی است که در موردش صحبت کردیم. قبل از ارسال فایل، یک متخصص باید آن را بازبینی کند. آیا زاویه خروج (Draft) برای قطعاتی که قرار است از قالب درآیند، در نظر گرفته شده؟ آیا صافی سطح مورد نیاز تعریف شده است؟ این مرحله از دوباره‌کاری‌های پرهزینه جلوگیری می‌کند.
3. انتخاب متریال و فرآیند: بر اساس جدول مقایسه‌ای که دیدید و هدف شما از تست، دقیق‌ترین متریال و روش ساخت انتخاب می‌شود. آیا به یک نمونه شفاف نیاز دارید؟ یا یک قطعه که در برابر حرارت مقاوم باشد؟ این تصمیمات مستقیماً بر روی نتیجه تست شما تأثیر می‌گذارد. آشنایی با خواص فولادهای آلیاژی پرکاربرد در این مرحله بسیار کمک‌کننده است.
4. ساخت نمونه اولیه: در این مرحله، فایل دیجیتال شما به دستگاه فرستاده می‌شود و فرآیند ساخت فیزیکی آغاز می‌شود. چه لایه‌لایه با پرینتر ساخته شود، چه با دستگاه CNC براده‌برداری شود، اینجاست که ایده شما کم‌کم شکل واقعی به خود می‌گیرد. ⚙️
5. پرداخت نهایی و بازرسی(Post-Processing & Inspection): قطعه‌ای که از دستگاه بیرون می‌آید، معمولاً کار نهایی نیست. ممکن است نیاز به برداشتن ساپورت‌ها (در پرینت سه‌بعدی)، پلیسه‌گیری، رنگ‌آمیزی یا حتی پولیش‌کاری داشته باشد. در نهایت، قطعه با ابزارهای دقیق اندازه‌گیری می‌شود تا از انطباق آن با نقشه و استانداردهای نقشه‌کشیISO اطمینان حاصل شود.

3 اشتباه رایج در نمونه‌سازی که منجر به اتلاف وقت و هزینه می‌شود کدامند؟

در طول این سال‌ها، بارها دیده‌ام که پروژه‌ها به خاطر اشتباهات ساده‌ای که قابل پیشگیری بودند، با شکست مواجه شده‌اند. می‌خواهم سه تا از پرتکرارترین این اشتباهات را با شما در میان بگذارم تا شما آن‌ها را تکرار نکنید.

آیا انتخاب متریال اشتباه، نتایج تست محصول شما را بی‌اعتبار می‌کند؟

بله، صد در صد! یکی از مشتریان ما در حال طراحی یک گیره نگهدارنده بود که قرار بود زیر کاپوت خودرو کار کند و تحت حرارت و لرزش باشد. برای صرفه‌جویی در هزینه، اولین نمونه را با پلاستیک PLA پرینت کردند. نمونه از نظر ابعادی عالی بود، اما به محض قرار گرفتن در محیط تست، زیر حرارت موتور تغییر شکل داد و شکست. تست کاملاً بی‌اعتبار بود.

اشتباه اینجا بود که هدف از تست، بررسی عملکرد مکانیکی و حرارتی بود، اما متریال انتخابی فقط برای تست ظاهری مناسب بود. ما مجبور شدیم نمونه را با نایلون تقویت شده با الیاف کربن (PA-CF) دوباره بسازیم که هزینه بیشتری داشت، اما در عوض داده‌های واقعی و قابل اعتمادی به ما داد. همیشه متریال نمونه را بر اساس “هدف تست” انتخاب کنید، نه “قیمت”.

چگونه نادیده گرفتن تلرانس‌ها در طراحی، نمونه اولیه شما را بلااستفاده می‌کند؟

یک بار پروژه‌ای داشتیم که شامل مونتاژ یک شفت در یک بلبرینگ استاندارد بود. طراح، قطر شفت و سوراخ محل نصب بلبرینگ را دقیقاً یکسان در نظر گرفته بود. وقتی نمونه‌ها ساخته شد، بلبرینگ به هیچ وجه در جای خود قرار نمی‌گرفت. چرا؟ چون مفهوم انطباقات و تلرانس‌های مهندسی در نظر گرفته نشده بود.

در دنیای واقعی، هیچ قطعه‌ای با ابعاد کاملاً دقیق ساخته نمی‌شود. همیشه یک بازه خطای مجاز وجود دارد. اگر این تلرانس‌ها به درستی در طراحی (که با نرم‌افزاری مثل اتوکد برای نقشه‌کشی انجام می‌شود) تعریف نشوند، قطعات شما در عمل مونتاژ نخواهند شد. این یک اشتباه رایج بین طراحان کم‌تجربه است که می‌تواند کل فرآیند نمونه‌سازی را بی‌فایده کند.

هزینه نمونه‌سازی سریع به چه عواملی بستگی دارد و چگونه آن را مدیریت کنیم؟

قیمت‌گذاری در نمونه‌سازی یک فرمول ثابت ندارد و به چندین عامل کلیدی بستگی دارد:

• حجم و اندازه قطعه: بزرگتر بودن قطعه یعنی مصرف مواد بیشتر و زمان کار طولانی‌تر دستگاه.
• پیچیدگی هندسی: هرچه طرح شما پیچیده‌تر باشد، زمان آماده‌سازی فایل و ساخت آن بیشتر می‌شود.
• نوع متریال: یک کیلوگرم پلاستیک PLA بسیار ارزان‌تر از یک کیلوگرم آلیاژ تیتانیوم یا رزین‌های مهندسی خاص است.
• روش ساخت: همانطور که در جدول دیدید، هزینه CNC معمولاً بالاتر از پرینت سه‌بعدی است.
• دقت و تلرانس مورد نیاز: هرچه تلرانس‌ها بسته‌تر و دقت بالاتری بخواهید، هزینه افزایش می‌یابد.
• تعداد: برای تعداد یک عدد، پرینت سه‌بعدی ارزان‌ترین است. برای تعداد ۲۰ عدد، ریخته‌گری وکیوم می‌تواند اقتصادی‌تر باشد.

برای مدیریت هزینه‌ها، همیشه از خود بپرسید: “حداقل چیزی که برای گرفتن نتیجه معتبر از این تست نیاز دارم، چیست؟” شاید نیازی به بالاترین دقت یا گران‌ترین متریال نداشته باشید. مشورت با یک متخصص می‌تواند به شما کمک کند تا بهترین تعادل را بین هزینه و کیفیت پیدا کنید.

مطالعه موردی رایمون کد: چگونه با یک نمونه اولیه هوشمند، ریسک تولید یک قطعه صنعتی را کاهش دادیم؟

چندی پیش، یک شرکت تولیدکننده تجهیزات کشاورزی برای طراحی یک سیستم انتقال قدرت جدید با ما تماس گرفت. آنها یک طرح اولیه برای یک چرخ‌دنده خاص داشتند که قرار بود از فولاد VCN ساخته شود. ساخت نمونه اولیه این چرخ‌دنده با ماشین‌کاری CNC هزینه بالایی داشت و آن‌ها نگران بودند که طرح در عمل جواب ندهد.

چالش اینجا بود: ما به یک نمونه برای تست نحوه درگیری دنده‌ها و عملکرد کلی مکانیزم نیاز داشتیم، اما هنوز به استحکام نهایی فولاد احتیاجی نبود.
راه حل ما چه بود؟ ما یک نمونه اولیه با استفاده از تکنولوژی پرینت سه‌بعدی SLA با رزین مهندسی بسیار مقاوم (Tough Resin) ساختیم. این نمونه دقت ابعادی فوق‌العاده بالایی داشت و استحکام آن برای چند ساعت کار کردن مکانیزم در دور پایین کافی بود.
نتیجه؟ با کمتر از یک پنجم هزینه ماشین‌کاری CNC، توانستیم مکانیزم را تست کنیم. در حین تست متوجه شدیم که پروفیل یکی از دنده‌ها نیاز به اصلاح جزئی دارد. این اصلاح را در مدل CAD اعمال کردیم و سپس با اطمینان کامل، نمونه نهایی را برای ساخت با CNC فرستادیم. آن نمونه اولیه ارزان‌قیمت، ما را از ساخت یک قطعه فولادی گران‌قیمت و معیوب نجات داد.

پس از تست محصول موفق، گام بعدی برای رسیدن به تولید انبوه چیست؟

تبریک! نمونه اولیه شما تست‌ها را با موفقیت پشت سر گذاشته و شما یک طرح تایید شده و قابل اعتماد در دست دارید. حالا وقت برداشتن قدم‌های بعدی است. این مراحل معمولاً شامل موارد زیر است:

• نهایی‌سازی طراحی برای تولید انبوه (DFM): طراحی شما دوباره بازبینی می‌شود، اما این بار با تمرکز بر روش تولید انبوه (مثلاً تزریق پلاستیک یا ریخته‌گری دایکست).
• **تهیه نقشه‌های ساخت و دفترچه فنی محصول: تمام اسناد و مدارک فنی برای تولیدکننده آماده می‌شود.
• طراحی و ساخت قالب یا ابزارآلات تولید: این یکی از پرهزینه‌ترین و زمان‌برترین مراحل است.
• تولید بچ آزمایشی (Pilot Run): قبل از تولید انبوه، یک بچ کوچک با قالب و فرآیند اصلی تولید می‌شود تا آخرین بررسی‌ها انجام شود.
• شروع تولید انبوه: پس از تایید نهایی، خط تولید برای ساخت محصول شما در تیراژ بالا راه‌اندازی می‌شود.

آیا برای تبدیل ایده به یک محصول قابل تولید به یک شریک مهندسی نیاز دارید؟

همانطور که دیدید، مسیر از یک ایده خام تا یک محصول موفق، پر از چالش‌های فنی و تصمیم‌گیری‌های حساس است. انتخاب روش اشتباه یا نادیده گرفتن یک نکته کوچک در طراحی، می‌تواند به راحتی کل پروژه شما را به خطر بیندازد. داشتن یک تیم متخصص در کنار شما که این مسیر را بارها طی کرده، تفاوت بین موفقیت و شکست را رقم می‌زند.

در رایمون کد، ما فقط یک ارائه‌دهنده خدمات نمونه‌سازی سریع نیستیم. ما شریک مهندسی شما در کل این فرآیند هستیم؛ از بهینه‌سازی ایده اولیه و طراحی مهندسی گرفته تا ساخت نمونه‌های کاربردی و رساندن شما به دروازه‌های تولید انبوه.
